型號：HK-LQT-150
時間：2025-04-08
訪問量：9099

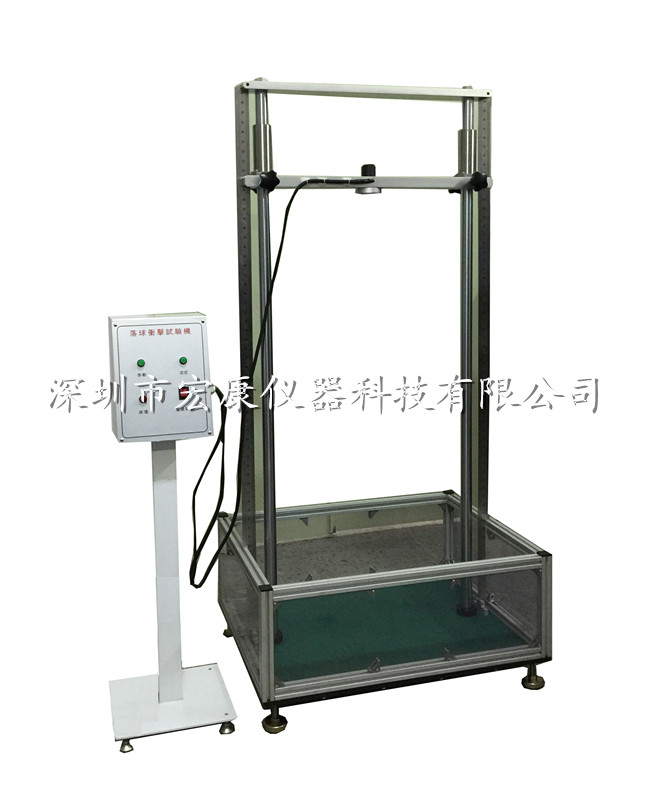

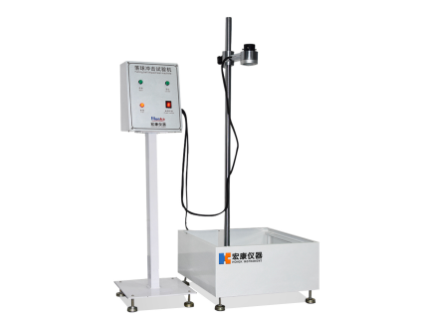

一、鋼球跌落試驗機用途：
本機適用于鏡片、塑膠、陶瓷、壓克力、玻璃纖維等材料沖擊之堅牢度,采用直流電磁控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，通過紅外線描準裝置準確對位；按下跌落鍵，吸盤瞬間釋放鋼球，鋼球將作自由落體試驗，精準沖擊試件表面;跌落高度可作上下調整，并附有高度標尺，可得知部品跌落高度。
二、技術參數：
|
鋼球重量 |
22g.32g.56g.64g. 90 g.110 g ,如需其他重量可選配 |
|
跌落高度 |
20~1500mm |
|
跌落高度標尺 |
最小指示1cm |
|
機臺尺寸 |
500 x 500 x 1600mm |
|
機臺重量 |
43kg |
|
工作電壓 |
220V,50HZ 100W |
|
電磁鐵中空 |
紅外定位在頂端,正對空軸心，紅外線自動對點 |
三、配置:
|
項目 |
品名 |
規格 |
產地及品牌 |
|
1 |
控制器 |
精密開關控制 |
YJ |
|
2 |
電磁鐵 |
HONGKANG |
訂制 |
|
3 |
繼電器 |
24V |
施耐德 |
|
4 |
電源 |
24V |
|
|
5 |
箱體 |
電噴烤漆 |
深圳 |
|
6 |
鋼球 |
22g.32g.56g.64g. 90 g.110 g |
|
|
7 |
材料固定夾具 |
1個 |
HONGKANG |
|
8 |
電源線 |
1條 |
|
鋼球跌落試驗機采用直流電磁控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，按下跌落鍵，吸盤瞬間釋放鋼球，鋼球將作自由落體試驗，沖擊試件表面。跌落高度可作上下調整，并附有 高度標尺，可得知部品跌落高度。
同時適用于硅橡膠類按鍵作疲勞測試;具有速度可調，次數任一設定及同時測試數個產品(每個產品均可多點測試)，到達次數或掉電停機后保持數據。另每個按鍵可以設定不同壓力及不同高度。
同時采用每個打擊頭分開控制,設計更為人性化,能滿足客戶不同的測試需求。
結構：
主柱采用特殊鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且生銹
特殊定制鏈條
真正完成面、棱、角跌落試驗
電動復位、電控跌落及電動升降裝置，使用方便
保證貨物托架與包裝試件的自由分離，實現包裝試件的自由跌落，沖擊振動小，穩定可靠
配置數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能地給出產品跌落高度
與預設跌落高度誤差不超過2%或10mm
鋼球跌落試驗機的使用方法
1、垂直沖擊
選擇前面的夾具，將其移動到適當位置，鎖緊夾具。
將試樣放在夾具中心的正下方。
調動升降螺母，使鋼球下端離試樣表面距離為1300mm.
斷電電源，使其自由下落，沖擊試驗完成。
2.擺沖擊（鋼球線長L：1300mm）
將樣品靠邊的中間位置放置。
將前面的夾具移動到樣品側面適當位置，鎖緊夾具。
裝后面的夾具移到大位置，并裝夾具鎖緊。
調動升降螺母，使鋼球下端離試樣側面待沖擊點距離為1300mm.
斷電電源，使其自由下落，沖擊試驗完成。
注意事項
1.每次測試完畢，須把跌落臂落下，以免長時間復位的跌落臂把彈簧拉變形，影響測試效果，每次跌落前請先復位置電機停止轉動后方可按跌落鍵;
2.新機到廠安裝完成后，須在滑動圓桿處加適當?shù)蜐舛葯C油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。
3.如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重新上油;
5.試驗機的升降軸及鏈條需定期加潤滑油。
6.齒輪減速箱每半年換輸油一次。
7.非工作時應切斷所有電源，保證升降軸的清潔。
8.非專業人員不得胡亂操作本機
應用：
適用于手機鏡片、塑膠、陶瓷、亞克力、玻璃纖維等材料沖擊之堅牢度及耐沖擊性，采用直流電磁控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，通過紅外線瞄準裝置準確對位，按下跌落鍵，吸盤瞬間釋放鋼球，鋼球將作自由落體實驗，精準沖擊試件表面，由防二次跌落裝置進行攔截，跌落高度可由觸摸屏設定調整，并附有高度儀，可得知產品跌落高度。
