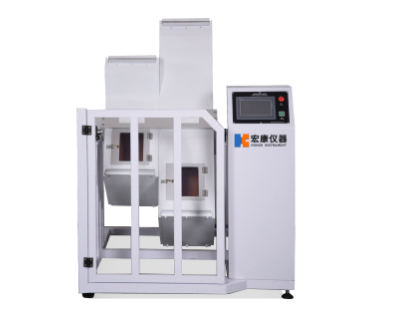

型號：HK-DLG-0510
時間：2025-04-08
訪問量：7646
一、滾筒跌落試驗機用途：
本機適用于移動電話、PDA、電子詞典、CD/MP3進行連續回轉（跌落）試驗。
適用標準IEC60068-2-32、GB/T2324.8
設備參數：
滾筒機型號：HK-DLG-0.5 HK-DLG-0510 HK-DLG-0505 HK-DLG-1010（可選）
二、技術參數：
1．滾筒數量-1個/臺或2個3個/可選
2．操作方式：按鈕（可選配觸摸屏操作）
3．動作執行元件：調速減速器電機
4．允許試件重量-5kg(max)
5．落下高度500mm1000mm）可選
6．滾筒寬度270-350mm（選擇）
7．回轉速度5-20次/min
8．試驗次數1-999999次（可設）
9．機臺尺寸（W*D*H）900*600*800mm/1200*850*1200mm
10．機器重量65kg
11．電源-AC 220V 功率：300W（含電機）
三、滾筒跌落測試目的：
1．外殼的耐用程度。 2．內部結構抗（重）摔的性能。 3．經受重復自由跌落的適應性。
測試過程描述
模擬用戶使用過程中，手機自由跌落動作進行試驗。
人工把手機放入滾筒內→關閉透明蓋及防護裝置→電機帶動滾筒逆時針旋轉→轉動一周跌落兩次。
四、功能實現：
1. 由電機實現滾筒定數旋轉（5轉/分鐘）。
2. 跌落高度500mm，一工位同時工作。
3．滾筒結構保證手機隨機跌落，避免非標的摩擦及碰撞運動。
試驗操作方法：
1、滾筒跌落試驗時，將試樣放入滾桶內并將門關上；
2、依據試件重量設定標準所要求之跌落次數；
3、接通電源，按下“試驗按鈕”進入試驗；
4、當試驗達到預定次數時，自動停機；
5、切斷電源，取出樣品,然后取出試件檢查受損程度。
維護和保養
1、清潔：隨時保持機臺之清潔，每次使用前后應用棉布擦試機臺，以保持干凈。
2、防銹：每周于機臺表面金屬部位噴涂一次防銹油（噴注2小時后擦凈）。
3、潤滑油：每月定期于機臺傳動部件（如螺桿）加注潤滑（選用普通潤滑油即可）。
