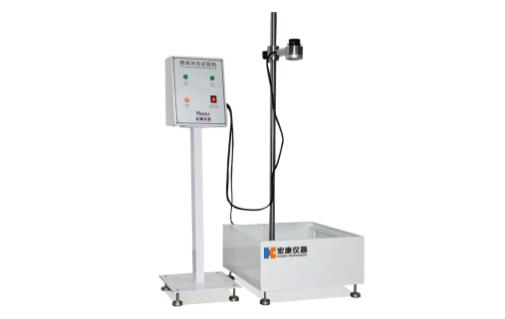

鋼球跌落試驗機適用于鏡片、塑膠、陶瓷、壓克力、玻璃纖維等材料沖擊之堅牢度,采用直流電磁控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，通過紅外線描準裝置準確對位；按下跌落鍵，吸盤瞬間釋放鋼球，鋼球?qū)⒆髯杂陕潴w試驗，沖擊試件表面;跌落高度可作上下調整，并附有高度標尺，可得知部品跌落高度。
遵循原理：用規定質量的鋼球沖擊試件表面，確定試件表面是否出現裂紋和大于規定直徑的壓痕，試法以規定重量之鋼球，調整在一定的高度，使之自由落下，打擊試料，視其受損程度，來判定品質。是生產企業和質檢部門等行業進行產品質量檢測的設備。
鋼球跌落試驗機的結構
主柱采用特殊優質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用；
電動復位、電控跌落及電動升降裝置，使用方便；
保證貨物托架與包裝試件的自由分離，實現包裝試件的自由跌落，沖擊振動小，穩定可靠；
配置數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確地給出產品跌落高度；
與預設跌落高度誤差不超過2%或10mm。
鋼球跌落試驗機的安裝
調整地腳，使裝置至水平狀態，水泡在中心位置。
升降架調至位置，安裝支承桿。
檢查支架平衡情況，限位裝置鎖緊情況。
使用方法
1、垂直沖擊
選擇前面的夾具，將其移動到適當位置，鎖緊夾具。
將試樣放在夾具中心的正下方。
調動升降螺母，使鋼球下端離試樣表面距離為1300mm.
斷電電源，使其自由下落，沖擊試驗完成。
2、擺沖擊（鋼球線長L：1300mm）
將樣品靠邊的中間位置放置。
將前面的夾具移動到樣品側面適當位置，鎖緊夾具。
裝后面的夾具移到位置，并裝夾具鎖緊。
調動升降螺母，使鋼球下端離試樣側面待沖擊點距離為1300mm.
斷電電源，使其自由下落，沖擊試驗完成。
